造粒機電磁加熱器原理和安裝

發布時間：2014-12-11  新聞來源：深圳喆能電子技術有限公司

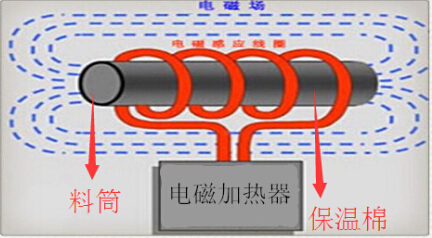

造粒機電磁加熱器一般用在料筒加熱。根據電磁加熱器原理，電磁加熱器接上電磁加熱圈組成一個完整的感應加熱系統。380交流AC進線經過整流直流DC,經過濾波使這股電流更平整，再經過控制電路和IGBT逆變成我們需要的直流電。直流電進入由諧振電容和電磁加熱圈組成的LC振蕩電路。電磁加熱圈內為碳剛的料筒。料筒和電磁加熱圈之間包有保溫棉。電磁加熱圈的電能能轉化成磁能，作用于料筒上產生渦流來加熱。

造粒機電磁加熱器的安裝步聚：

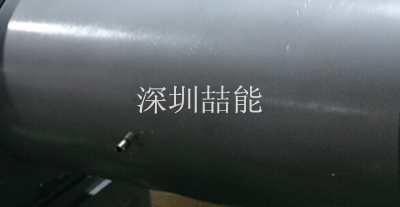

一、在料筒上打好探溫孔：

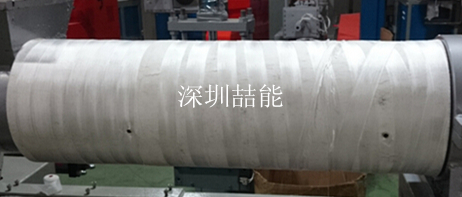

二、在料筒上包好保溫棉，用高溫布扎好。(保溫棉厚參考2.5cm，具體的話看具體情況)

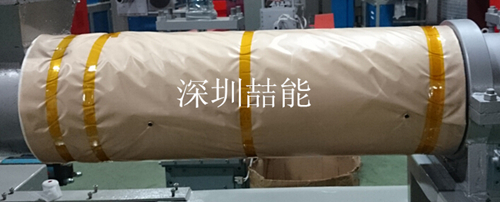

三、包上鐵氟龍布，高溫膠布。

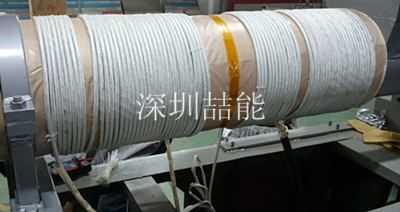

四、繞電磁加熱線圈，線圈的間隔要適中。一共繞三組，注意每組電圈的電流方向要一致。

五、作好線耳，通電調試。

這個造粒機的參考料筒周長86厘米，包上棉后周長變成100厘米。三區一共長度為150厘米。所用電源為50KW 。參考線圈33圈，大約一組40多米長的線。不同的造粒機料筒具體情況不同，這組參數只作為參考。電磁感應圈的感量和圈數、保溫棉厚度都有關系。在相同的材料下，如果保棉棉包的比這個厚，就要多繞幾圈。

總結：造粒機的電磁加熱器安裝前先計算剪裁好用的保溫棉、鐵氟龍布。分好線圈分區進行安裝，這樣工作過程中會有條理很多。
