智能變頻供暖/熱水爐

發布時間：2018-03-14

本設備由PLC控制系統+變頻加熱器+管道+線圈+柜體五部分組成

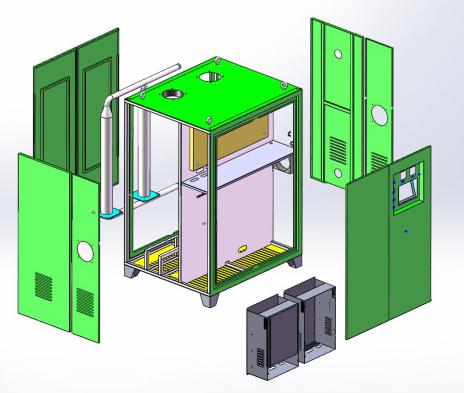

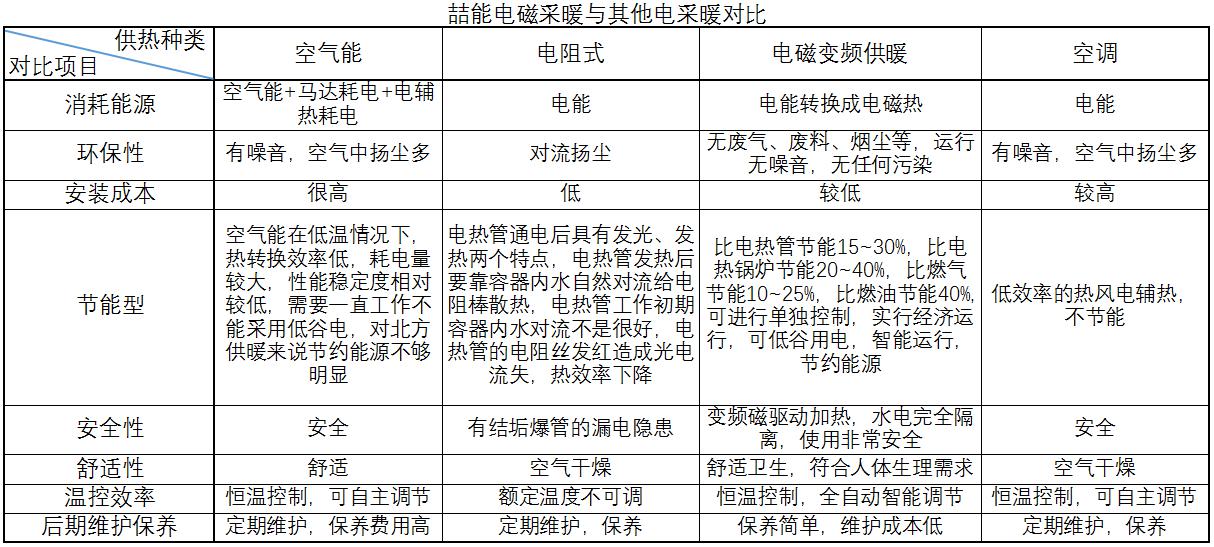

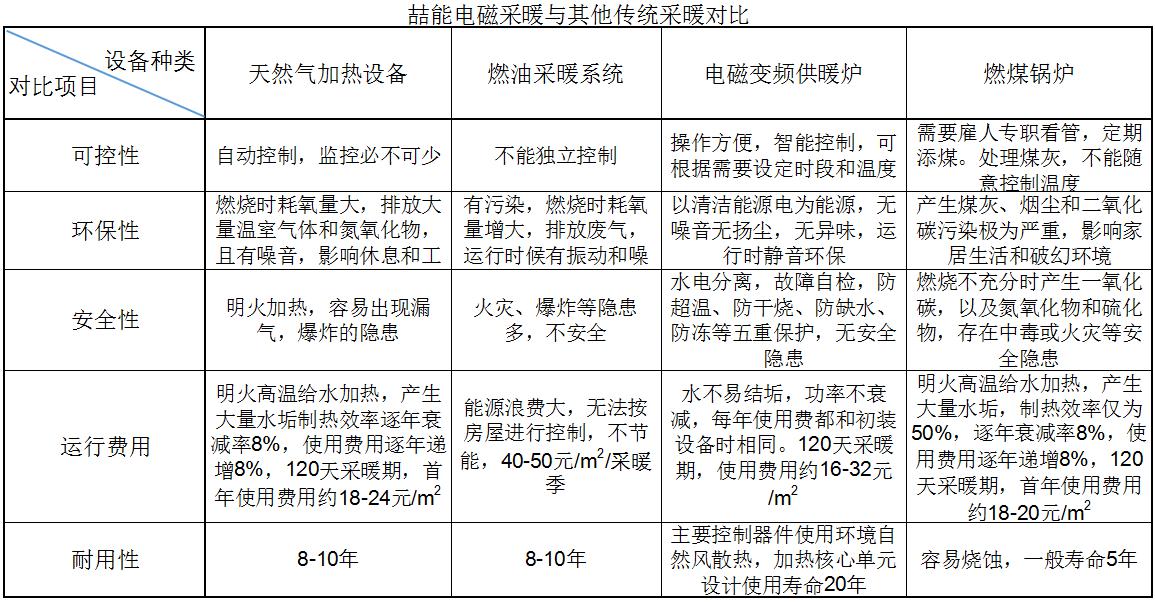

1. 多種供熱設備對比表

2. 適用場所

（1）辦公、商廈、酒店、學校、醫院、服務中心等辦公室、廠房及公共場所的供暖；

（2）工廠、宿舍、浴室、酒店、游泳池等場所的洗浴熱水及供熱；

（3）任何獨立場所的供暖和熱水雙功能服務；

（4）工廠生產線、其它民用所需熱水或烘干；

（5）平均電價較低、波谷電價較低或者其它有用電補貼的供熱場所。

3. 設備優點

a. 采用PLC控制，動態顯示。

b. 升溫快，能效高，不污染水。

c. 安裝方便，操作簡單，免維護。

d. 加熱介質水與電分離，安全可靠。

e. 供熱過程全智能，可滿足特定供熱需求。

f. 無需燃料堆場和人員值守，設備運營費用低。

g. 零排放無污染，供熱均勻，潔凈、環保、舒適。

h. 具有過熱、缺水、高低溫、防干燒等全自動保護功能。

4. 設備參數表

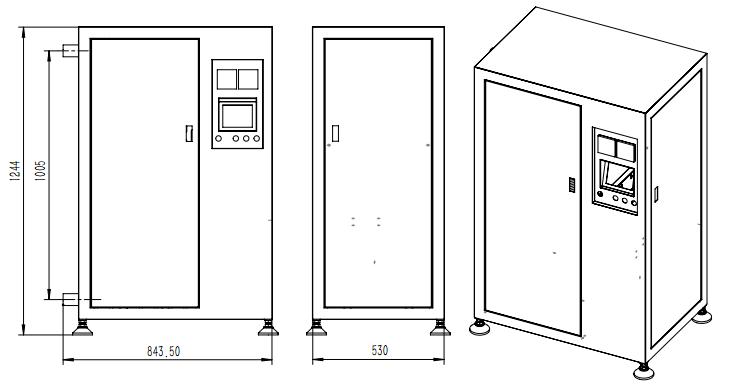

5. 設備外形尺寸

注：圖紙外形尺寸與實物略有細小差異，不影響安裝。以單臺小功率為例圖

6. 操作面板

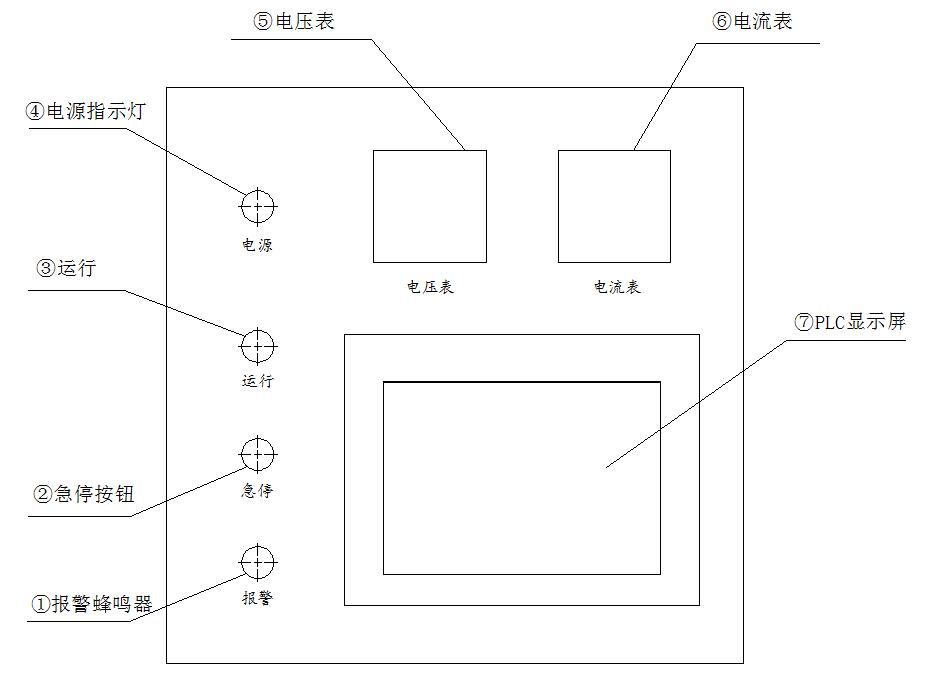

1、報警蜂鳴器   2、急停按鈕   3、運行指示燈  4、電源指示燈  5、電壓表  6、電流表  7、PLC顯示屏

7. PLC操作

7.1操作順序

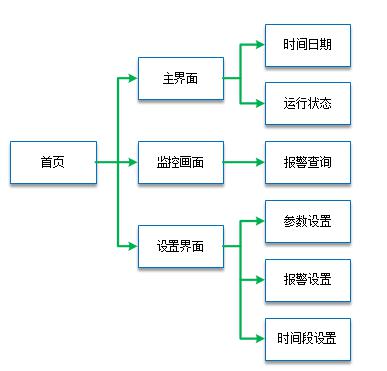

7.2屏幕顯示式樣

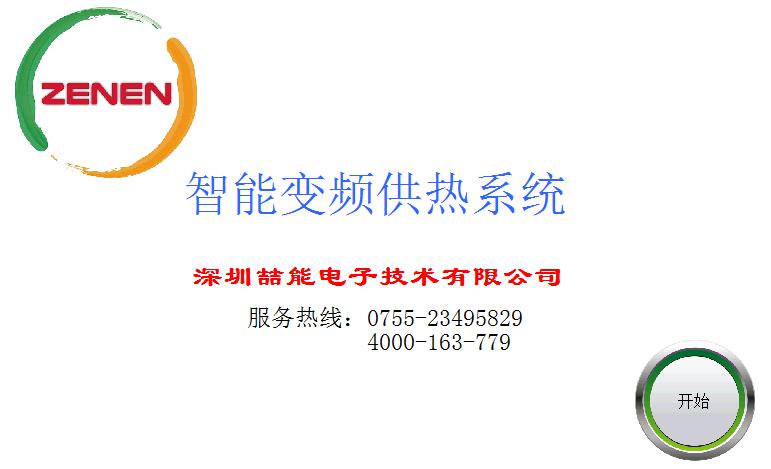

（1）啟動后觸摸屏的首頁顯示

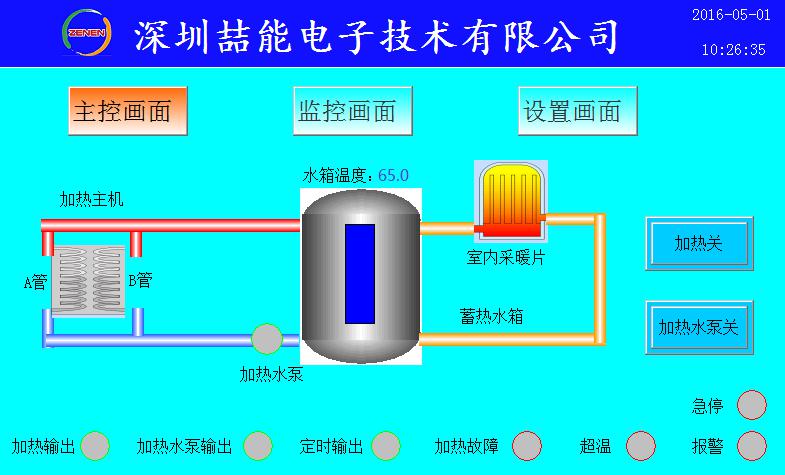

（2）主界面

提示1：屏幕中間為系統示意圖，右邊為加熱開/關和水泵開/關，下方為指示燈顯示。

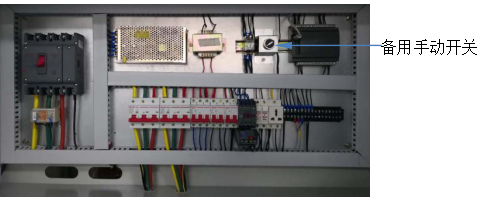

提示2：當設備啟動后，如遇到觸摸屏無法正常顯示首頁，或者在首頁無法啟動“開始”或無法操作主界面等情況時，說明可能存在接線松脫或其它PLC故障。本設備為防止任何可能出現的觸摸屏或PLC故障影響設備使用，特意為用戶配置應急手動加熱功能。用戶可以在電柜內找到備用手動開關（如下左圖），將此開關順時針撥到開的位置并按下電磁加熱器的啟動/停止按鈕（如下右圖），顯示LH.01設備開始手動加熱，按向上按鈕增加功率。

（3）時間、日期設置

點擊主屏幕右上方靠近時間欄的左邊藍色區域，出現如圖時間設置。

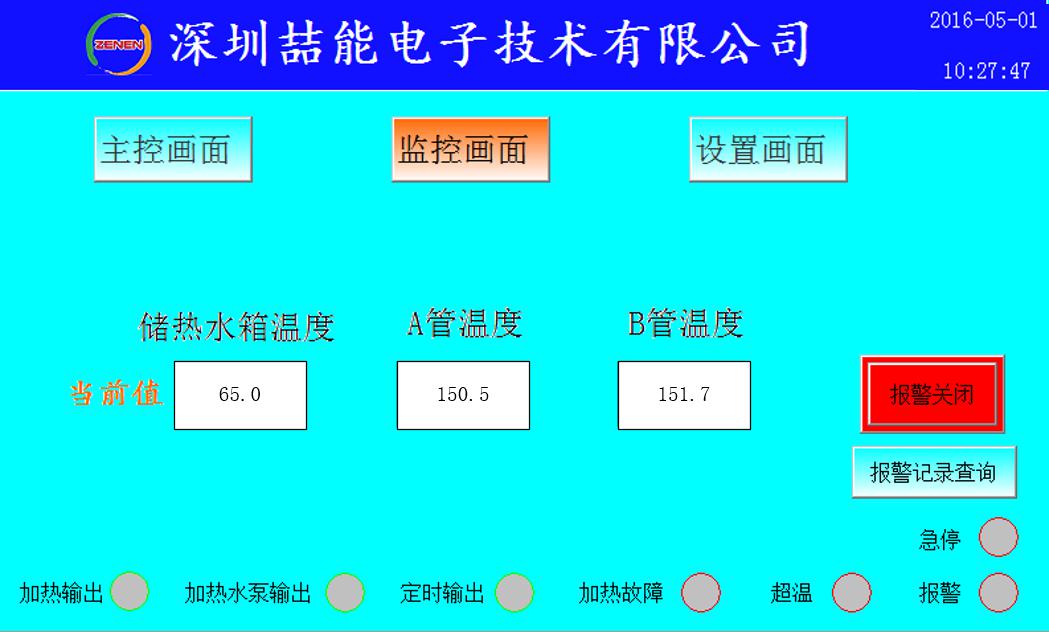

（4）監控界面

提示1：當供暖系統使用儲熱水箱進行外供熱水時，水箱溫度的設定應根據當時的使用環境溫度高低由用戶進行調節，水溫的高低直接影響供暖效果和低谷電儲熱效能。當沒有儲熱水箱時，此溫度即代表外供水的水溫。

提示2：A管、B管的溫度設定是為了防止設備干燒，干燒可能導致加熱管破裂或者線圈損壞，所以此溫度設定建議不要修改超過200℃。

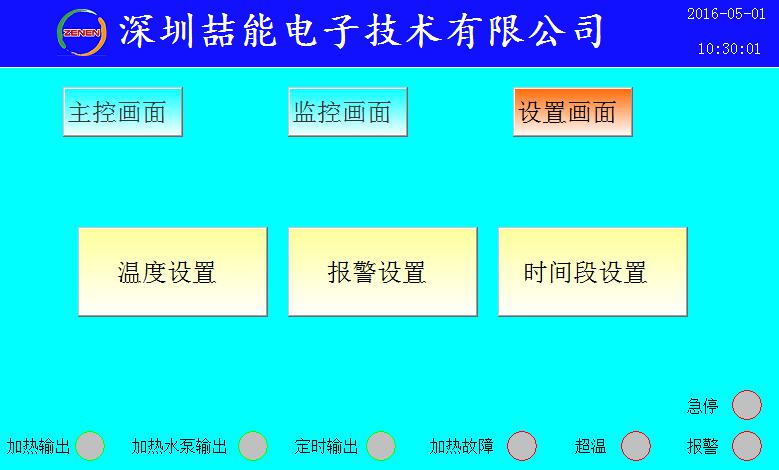

（5）設置界面

提示：請謹慎進入設置界面，在需要修改參數前，請您正確理解所設置參數的全部意義。

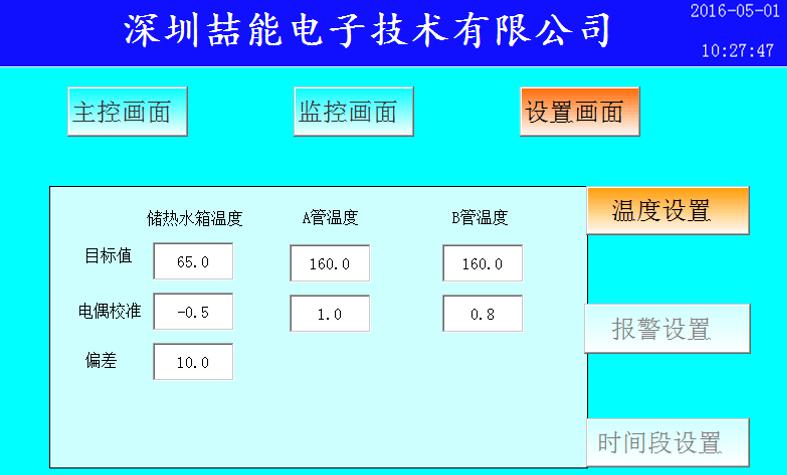

a）溫度設置

提示：此界面的參數出廠已經設置好，非專業人員建議不要修改。如需修改，任何時候儲熱水箱溫度應該≤85℃，A管B管溫度應該≤250℃

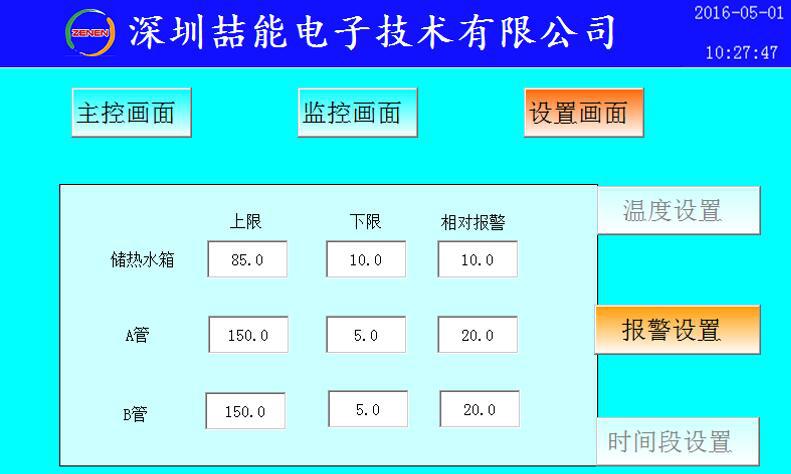

b）報警設置

提示：水箱、A管、B管的上下限溫度可以根據用戶當時的使用環境溫度高低和供暖效果快慢來調整。上限、下限及相對報警的溫度均為保護值，任何時候儲熱水箱溫度應該≤85℃，A管、B管溫度應該≤250℃。相對報警的溫度為當前溫度的偏差值，其優先于上下限值。

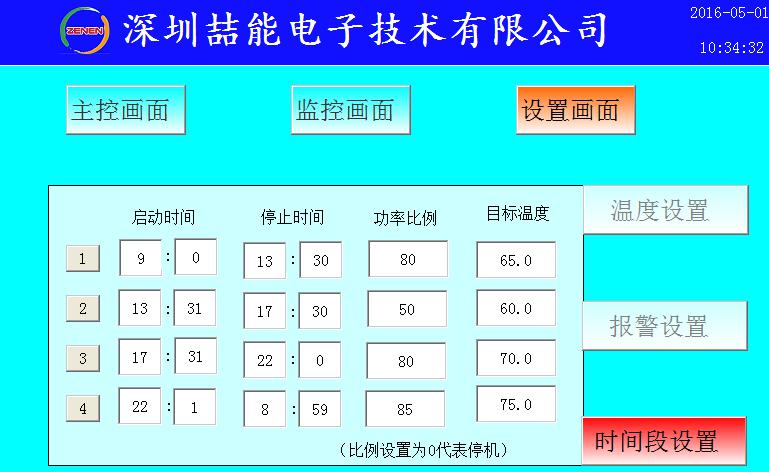

c）時間段設置

提示：為避開用電高峰和節約用電，用戶可以設置某一時間段內加熱設備工作的輸出功率大小及供熱溫度高低。此處所設置的目標溫度優先于“溫度設置”里所設定的目標值，且輸出功率將以所設置值固定輸出。左側“1”、“2”、“3、4”按鍵變綠為該時間段生效，否則將忽略。

關閉設備時，先切斷總開關，再依次關閉電磁加熱器的斷路器和其它儀表供電開關。

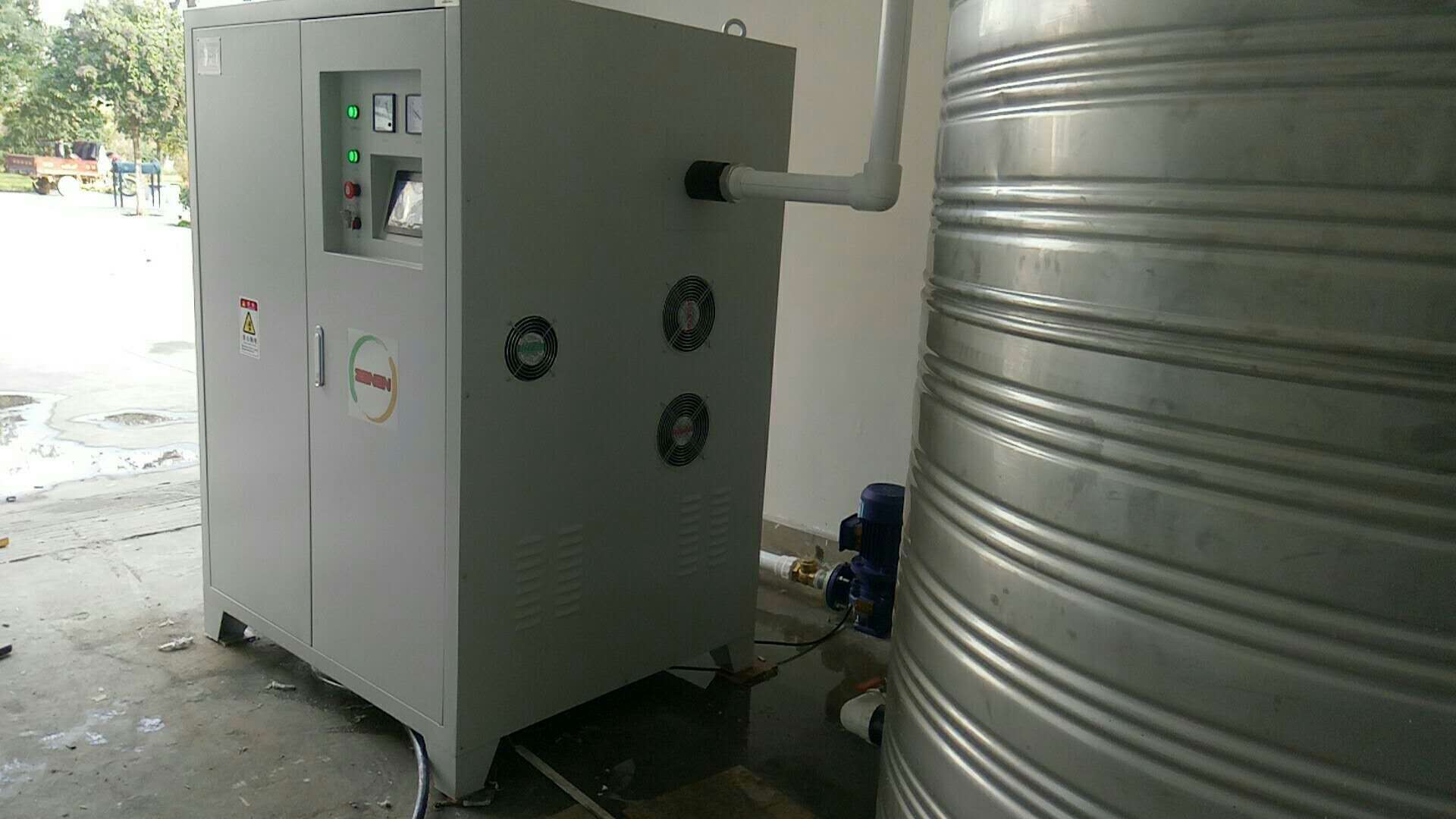

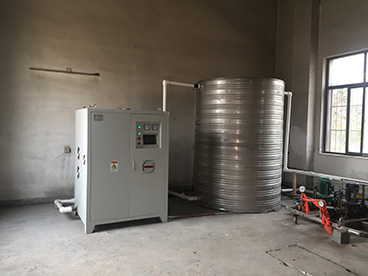

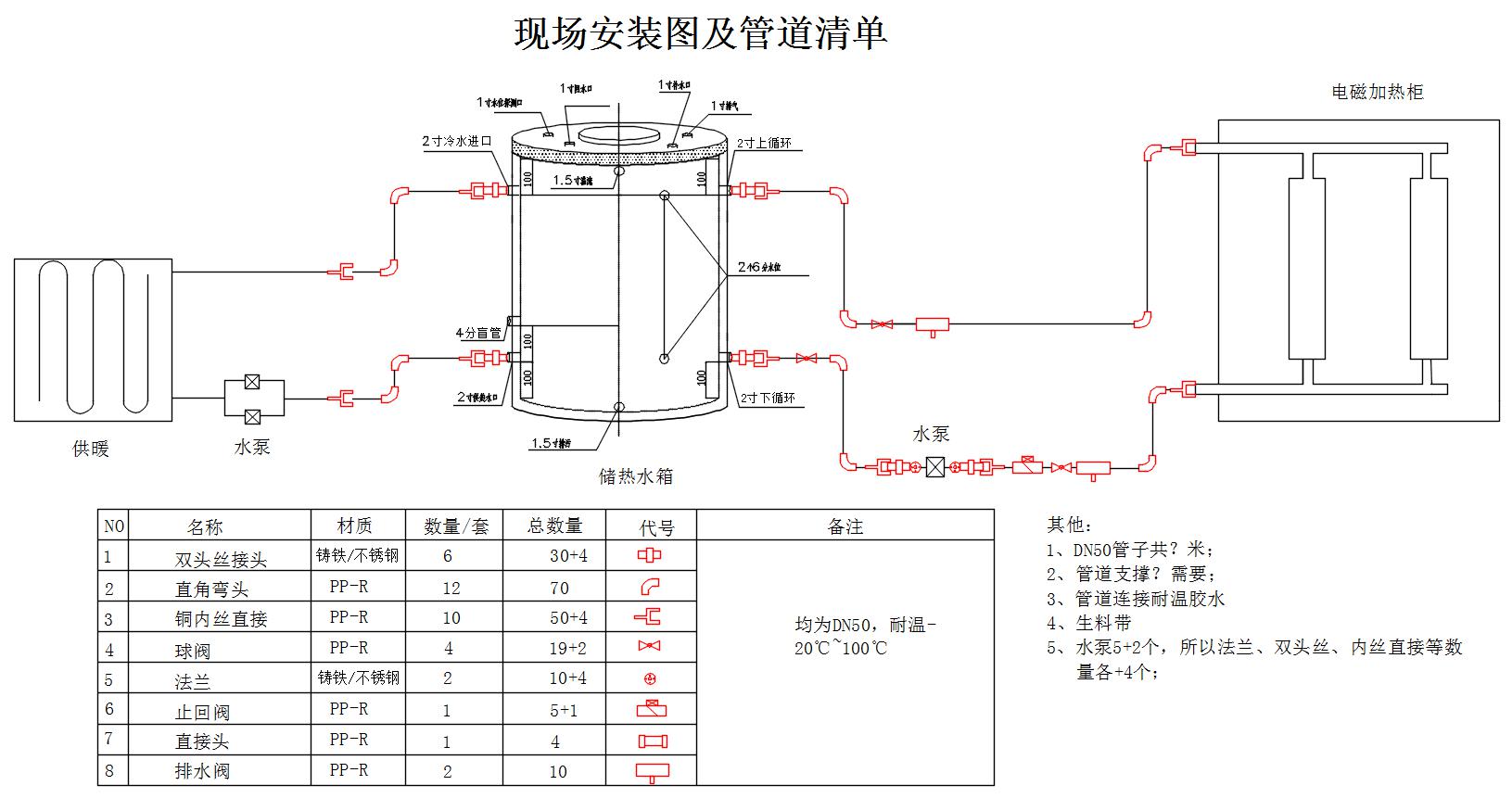

8. 現場安裝示意圖

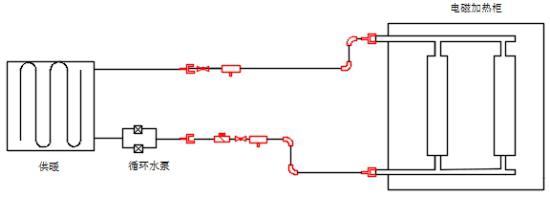

平面示意圖僅供參考：

有水箱

無水箱安裝圖

9. 實際案例
